英飛凌推出30/40kW EasyPACK 2B 650V三電平和Boost IGBT模塊
2022-04-23
三電平+Boost電路是中功率UPS和UPS單元的常見解決方案。
EasyPACK? 2B功率模塊是為滿足更大功率的UPS應用需求而設計的。通過這一產品系列的擴展,可以實現整個UPS系統的功率范圍從30千瓦到40千瓦。
F3L100R07W2H3_B11和F3L150R07W2H3_B11是DC/AC逆變器的最佳選擇,也可以用于直流/交流逆變器。
DF200R07W2H3_B77、DF300R07W2H3_B77是為UPS系統中的DC/DC設計的。
模塊采用了PressFIT引腳,PCB按裝免焊接,效率高、可靠性高。
產品特點:
● 產品成系列
● Easy 2B封裝
● 650V IGBT HIGHSPEED3溝槽柵場終止芯片技術
● 650V Rapid二極管
● PressFIT壓接針
應用價值:
● 高功率密度
● 高效率
● 易于設計,對逆變器和升壓器的設計都有很高的自由度
應用領域:
● UPS

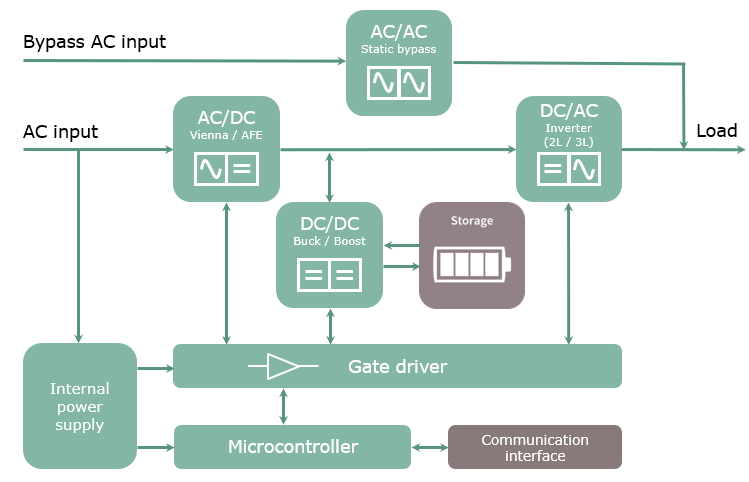

原理框圖:
