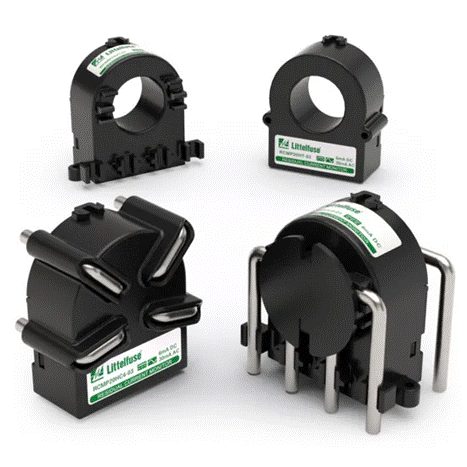

RCMP20剩余電流監控器系列具備以下主要功能與優點：
? 最大電流互感器孔徑：RCMP20系列提供現有最大的電流互感器（CT）孔徑，支持更高的交流充電電流，這對需要高性能功能的現代電動汽車充電器至關重要。
? 增強的熱性能：具有更大橫截面積的集成導體可提供更好的熱管理，降低印刷電路板（PCB）的溫升，并在不影響性能的情況下實現更緊湊的設計。
? 高EMI抗擾性：這些模塊旨在抵抗電磁干擾（EMI），最大限度地減少錯誤的電路跳閘，并提高充電站的整體可靠性。
? 靈活安裝選項：憑借立式和臥式安裝選項以及2至4個集成導體，RCMP20系列允許設計工程師優化空間利用率并適應各種充電器配置。
? 集成PCB的緊湊設計：電動汽車充電器的尺寸更小，設計更緊湊，同時仍符合安全規范要求。帶有可選導體的集成PCB簡化了安裝，減少了元件數量，并簡化了組裝。
RCMP20系列是以下應用的理想選擇：
? 電動汽車基礎設施：隨著電動汽車的普及，強大的電動汽車基礎設施至關重要。RCMP20系列確保充電站的安全、高效和可靠運行。
? IEC模式2和模式3交流充電站：RCMP20系列涵蓋了廣泛的充電需求，為便攜式充電器和大功率永久站提供保護。
? 接地故障檢測：持續監控交流和直流接地故障電流，確保符合電氣安全標準并防止電擊風險。
作用機制
模式2和模式3電動汽車充電站的主要區別在于它們處理故障電流的方式，尤其是交流和直流電流，以及它們提供的電氣危險防護水平。
? 模式2充電站通常用于早期的便攜式充電器和大功率充電站。這些充電站可能沒有針對交流和直流故障電流的內置保護，這會產生安全風險。RCMP20-03模塊通過監控交流和直流剩余電流來幫助提高安全性。當接地故障、漏電或剩余電流超過閾值時，RCMP20-03會觸發電路關閉，從而防止電氣危險。它符合模式2充電器的IEC 62752標準。
? 模式3充電站用于更持久和更大功率的充電裝置。雖然這些裝置通常具有A型RCD（剩余電流裝置），但可能會錯過危險的直流電流，使用戶容易受到傷害。RCMP20-01模塊專門設計用于檢測A型RCD忽略的直流剩余電流。當直流故障電流超過閾值時，它會向連接的開關設備發出跳閘信號，從而確保用戶保護并符合相關安全標準。
總之，具有RCMP20-03的模式2系統監控交流和直流故障，以增強對早期或便攜式充電裝置的保護。相比之下，具有RCMP20-01的模式3系統專注于檢測標準RCD錯過的直流故障，從而提高永久充電站的安全性。
供貨情況
RCMP20剩余電流監控器有單獨的盒子。樣品可向世界各地的授權Littelfuse經銷商索取。如需了解Littelfuse授權經銷商名單，請?jiān)L問 Littelfuse.com。
更多信息
更多信息請參見RCMP20剩余電流監控器數據表：
用于模式2充電站的RCMP20-03系列剩余電流監控器
用于模式3充電站的RCMP20-01系列剩余電流監控器
如有技術問題，請聯系：
IBU WA應用工程師Marc Rosello， mrosello@littelfuse.com
IBU繼電器產品管理經理Torsten Epkes， tepkes@littelfuse.com
關于Littelfuse
Littelfuse是一家多元化的工業技術制造公司，致力于為可持續發展、互聯互通和打造更安全的世界提供動力。憑借覆蓋超過20個國家的業務和約16,000名全球員工，我們與客戶合作，設計和交付創新、可靠的解決方案。服務于超過100,000家最終客戶，我們的產品每天應用于世界各地的各種工業、運輸和電子終端市場。Littelfuse成立于1927年，總部位于美國伊利諾伊斯州芝加哥。詳情請?jiān)L問 Littelfuse.com。
