類比半導體（AnalogySemi）推出支持高側或者低側通用電流檢測放大器，其通常用于優化系統精密電流測量或者電流環路控制電路。該系列產品供電電壓范圍2.7V-5.5V，-0.3V-40V輸入共模電壓范圍可以更好的支持12V汽車應用。此外CSA52xQ可以提供4種固定增益，包括：20V/V,50V/V, 100V/V和200V/V。
CSA521xQ支持通過REF引腳實現雙向電流檢測功能，在增益為20倍時，其帶寬可達350kHz， 壓擺率為0.8V/us。在精度方面，CSA52x的Vos最大值為±80uV,溫漂典型值為0.02uV/℃。在增益誤差方面，增益誤差典型值為±0.1%，最大值為±1.2%，溫漂典型值為3ppm/℃, 最大值為13ppm/℃。
封裝支持方面

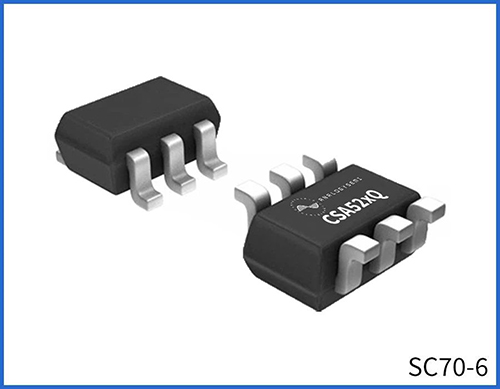

CSA52xQ系列兼容市場主流封裝，包括SC70-6和SOT23-6兩種封裝。
CSA52xQ系列產品特征
? 供電電壓范圍：2.7V-5.5V
? 寬共模電壓輸入范圍：-0.3V–40V
? 4種增益：20/50/100/200V/V
? 帶寬：350kHz @20V/V
? 低噪聲：80nV/√Hz
? 超高共模抑制比：140dB min，155dB typ
? 低增益誤差：全溫±0.1% typ,±1.2%Max
? 低增益誤差溫漂:3ppm/℃ typ,13ppm/℃ max
? 低偏移電壓： ±80uV Max
? 低偏移電壓溫漂：±0.2uV/℃ Max
? 低靜態電流：190uA typ

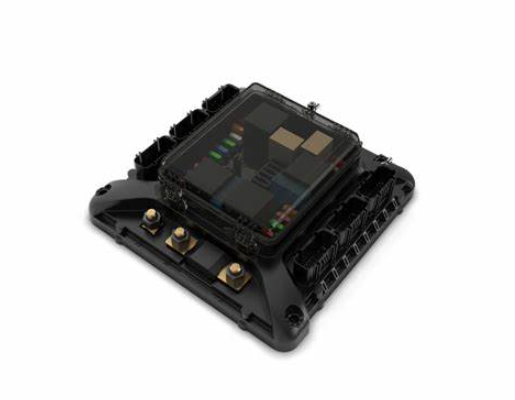

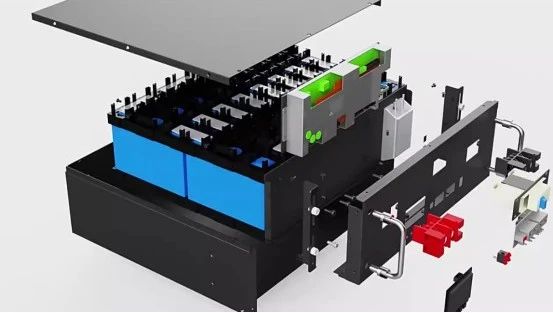

典型應用

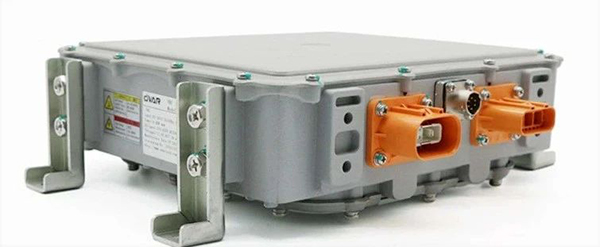

OBC(ON-BOARD CHARGER)

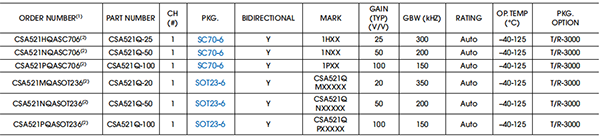

產品選型表
