SC8723 采用QFN3X3-22 封裝,支持2.7V-22V 輸入電壓,3V-22V 輸出電壓,支持10A 平均電感電流。芯片內部集成Power MOS,具有外部使能控制,可以方便的調節輸出限流,支持外部調節環路補償來適應不同參數,應用靈活的同時也降低整體解決方案的成本和體積。
為了支持PD適配器,移動電源等對功耗/散熱有更高要求的應用,我們也同步推出了QFN4X4封裝的SC8724。 在保持SC8723所有特性的前提下,具有更好的散熱性能。

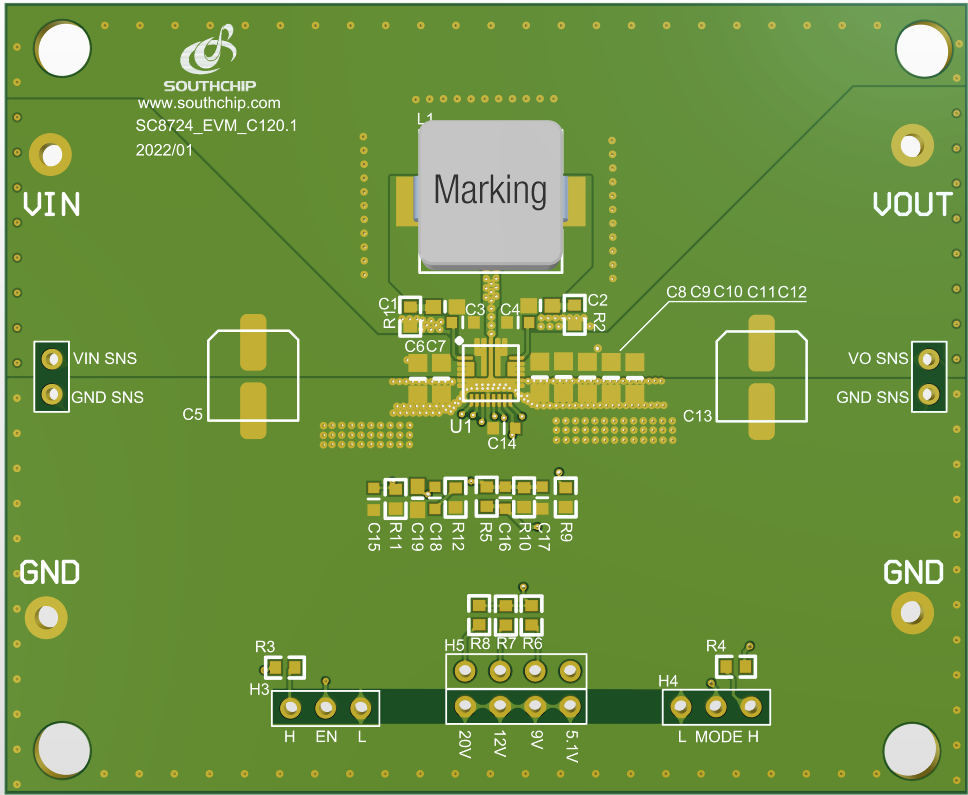

SC8724 DEMO 展示

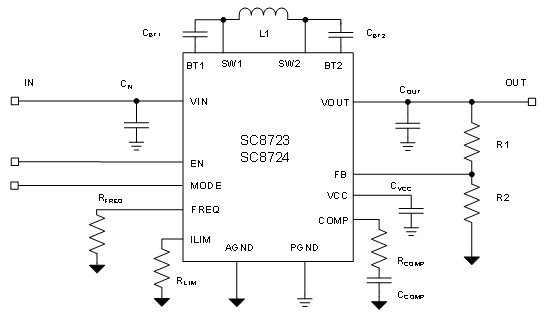

SC8723/SC8724 典型應用原理圖如下:

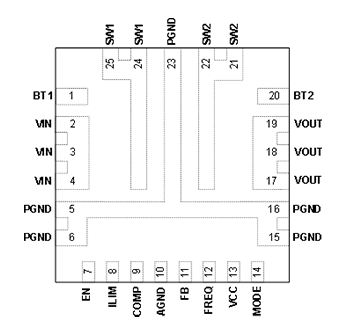

SC8723/SC8724的Pinout如下:
參數特性
● 集成低導通阻抗Power MOS(17mΩ/22mΩ),轉換效率高
● 支持2.7V-22V寬范圍輸入,3-22V寬范圍輸出
● 支持最大10A平均電感電流
● 250kHz/500kHz/750kHz/1MHz開關頻率可選
● 可調輸出限流
● 內置軟啟動
● 外部補償
● EN使能控制及可編程輸入欠壓保護
● PSM/FPWM可選
● 高效率同步升降壓DC-DC
○ 輸入5V ,輸出5V3A,效率95.5%
○ 輸入20V,輸出5V3A,效率93.4%
● 多重保護機制
○ 輸入欠壓保護
○ FB短路保護
○ 輸入過壓保護、輸出動態和絕對過壓保護
○ 輸出短路保護
○ 過溫保護

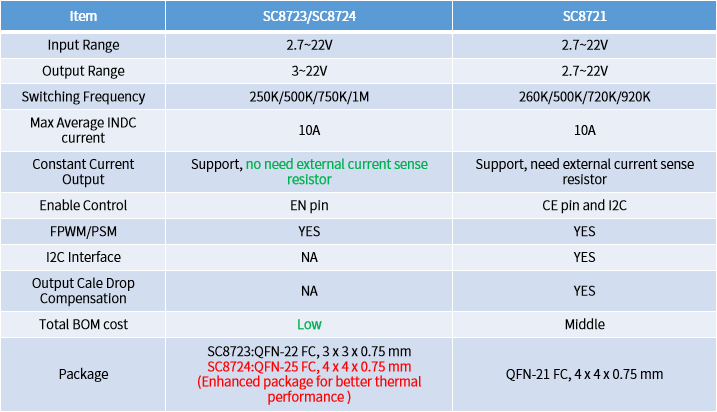

產品對比
