廣瀨電機推出只需插入FPC即可完成連接的一插即鎖FPC連接器
2022-11-07
● 兼顧連接操作性和小尺寸的課題
傳統的FPC連接器需要先翻蓋,再插入FPC,最后關上翻蓋才能完成操作,但操作失誤會使翻蓋脫落。近些年板對FPC連接器主要被用于智能手機和可穿戴設備等產量大的小型設備的內部連接。但是,板對FPC連接器需要讓安裝在FPC上的連接器和安裝在基板上的對側連接器嵌合連接,因此,嵌合高度尺寸會比單片結構的低薄FPC連接器高,在不斷追求輕薄的移動消費類設備中無法被應用。在這種情況下,需使用更薄的FPC連接器。
● 無需觸碰翻蓋,插入即可完成連接的良好操作性

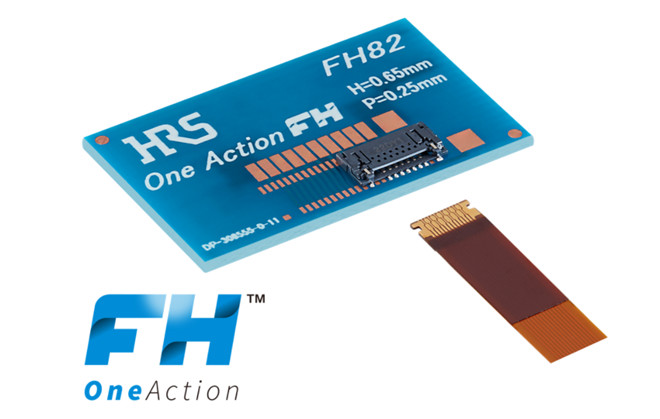

為滿足這一需求,廣瀨電機開發了“FH82”系列。一插即鎖,無需觸碰翻蓋,插入即可完成連接,大大提升了操作性,“不去觸摸=不會損壞”,因此也無需擔心翻蓋脫落的問題。另外,一插即鎖式產品是在翻蓋關閉的狀態下交貨,克服了后鎖式產品在翻蓋打開的狀態下運輸存在破損風險的缺點。一插即鎖FPC連接器通過在開口部分設置大的錐面和獨特的彈簧設計,可減輕FPC/FFC的插入用力,順暢插入,并且還支持機器人進行裝配。
此外,與敝公司現有的其他FPC連接器相比,我們通過改進制造方法,使生產力得到了飛躍式提升。這有助于實現產品的平穩供給,從而確??蛻舻臋C器設備制造有序平穩開展。

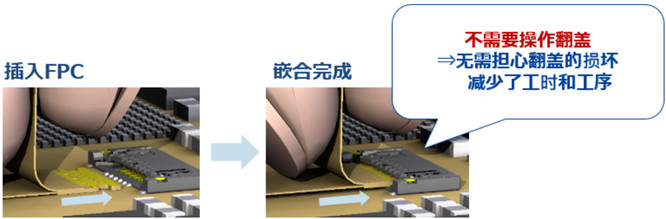

■ 通過一插即鎖式嵌合縮短操作時間、降低工時
特點:高度=0.65mm、間距=0.25mm、小型一插即鎖FPC連接器
1. 超低薄,省空間
- 高:0.65mm,觸點間距:0.25mm(安裝間距0.5mm)
2. 一插即鎖構造,改善制造品質
3. 提高操作性
● 今后產品開發計劃
這次開發的“FH 82”系列產品解決了智能手機和可穿戴設備內部的連接問題。為了進一步滿足今后的機器設備需求,我們計劃進行相應的調整,具體如下。
- 量產中的芯數:14芯
- 計劃開發的芯數:8、12芯
