興威帆推出全球最小封裝、晶振內置的高精度RTC芯片
2023-07-29

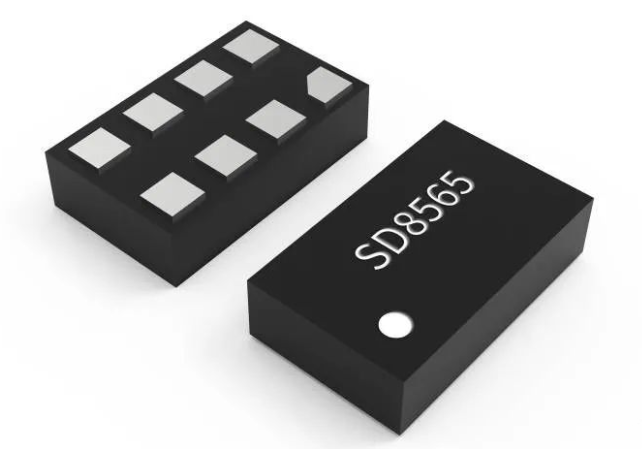

SD8565采用RTC全球最小2012(2.0mm*1.2mm*0.75mm)封裝形式,所需PCB面積極小,具有更高的可靠性和時鐘精度(±2ppm),可為智能穿戴產品的小型化提供更好的選擇。
同時,晶振內置的高精度先進方案,使SD8565能夠避免晶振外置RTC諧振電容難匹配、潮濕環境易停振、走時精度不一致及誤差大等問題。

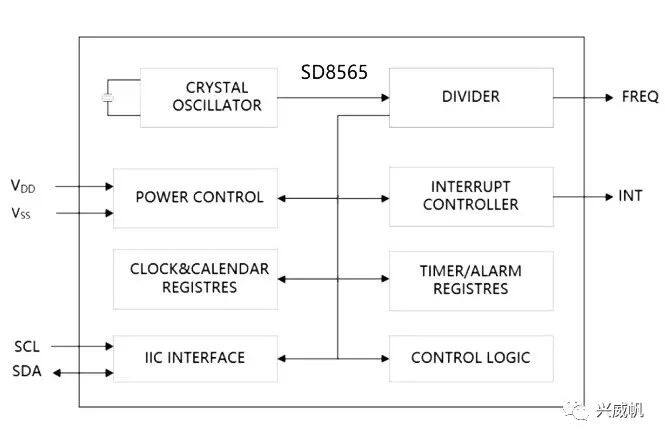

SD8565技術亮點:
●低功耗:0.4μA 典型值(VDD=3.3V,Ta=25℃。)
●工作電壓:1.5V~5.5V;計時電壓:1.0V~5.5V ;工作溫度:-40℃~+85℃。
●標準 IIC 總線接口方式,最高速度 400KHz(4.5V~5.5V)。
●內置 IIC 總線 0.5 秒自動復位功能(從 Start 命令開始計時),保證時鐘數據的有效性及可靠性, 避免 IIC 總線掛死問題。
●內置時鐘數據寫保護功能, 避免對數據的誤寫操作,可更好地保護時鐘數據。
●三種中斷輸出,并具有兩個中斷標志位。
●內置晶振,常溫高精度:25℃<±2ppm。
●高可靠性設計:EFT 4KV&ESD 8KV&Latch up 200mA

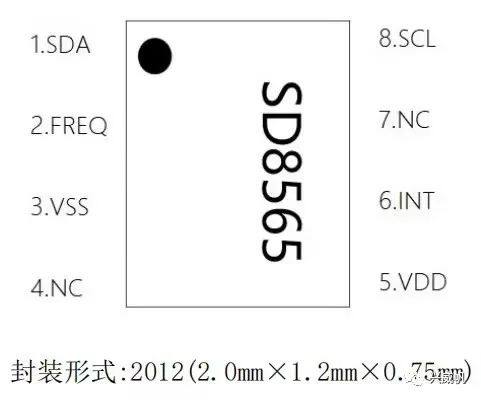

●2012封裝形式(2.0mm*1.2mm*0.75mm)
SD8565現已全面量產并接受批量訂貨,有關樣品申請事宜請聯系興威帆電子銷售代表和官方代理商。
